O-Relay-Expander
Der ITECNET O-Relay-Expander ist eine Schnittstellenerweiterungsplatine für ITECNET-Komponenten. Die Module werden über den ITEC BUS mit der Netzwerkkomponente (Spider...) verbunden.
Funktionsumfang
- Kompatibel mit ITECNET-Komponenten
- Erweitert ein Gerät um zusätzliche 8 potentialfreie Relais-Ausgänge
- Die Relais-Ausgänge sind galvanisch getrennte, 2-polige Umschalter

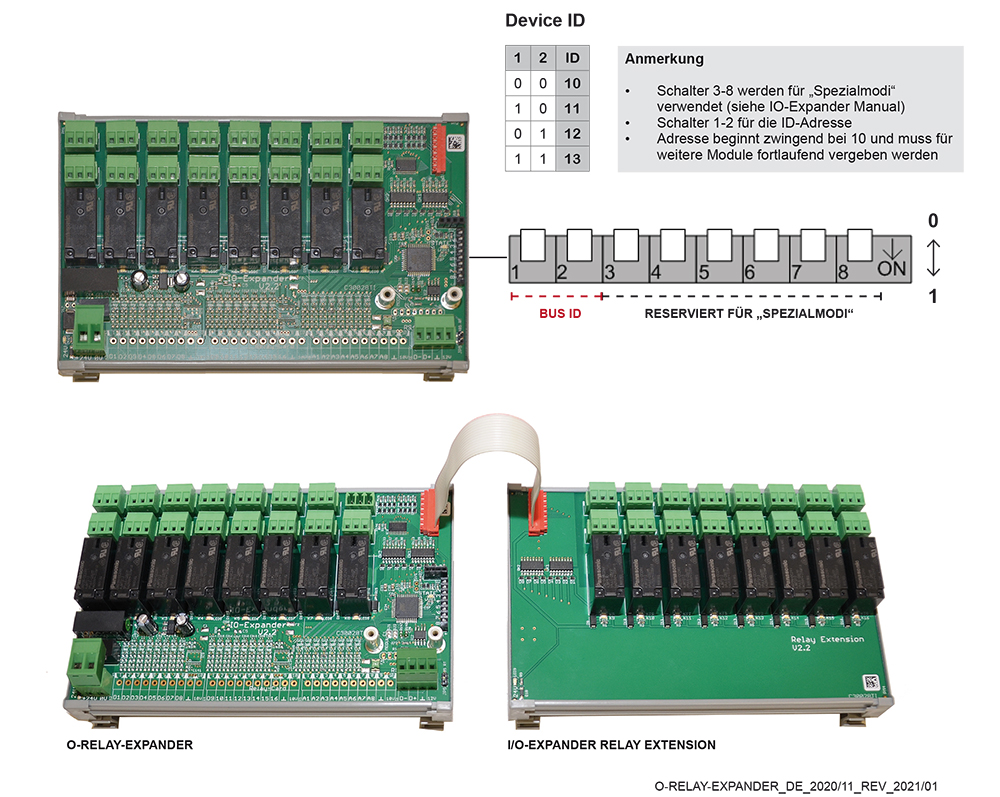

- Weitere 8 Relaisausgänge ermöglicht das Relais-Extension Board
Technische Daten
| ALLGEMEIN | |
| EXTERNE SPANNUNGSVERSORGUNG | 24 VDC (18 V < U < 36V) |
| LEISTUNGSAUFNAHME | 50 mA @24 V (200 mA max., wenn 8 Relais „ON“) |
| BETRIEBSTEMPERATUR | -5° C - +40° C |
| ABMESSUNGEN (L X B X T) | 162 mm x 106 mm x 47 mm |
| GEWICHT | 282 g |
| BEFESTIGUNG | Hutschienenmontage nach DIN/EN 60715 35 mm |
| SERIELLE SCHNITTSTELLEN | RS485 |
| 4 Module pro Bus via RS485 möglich | |
| RELAIS-AUSGÄNGE | 8 galvanisch getrennte, 2-polige Wechselkontakte (DPDT) |
| MAX. EXTERNE SPANNUNGSVERSORGUNG | 100 VAC (30V DC) |
| MAX. STROM PRO AUSGANG | 5 A |
| ISOLATIONSSPANNUNG | 10 kV |
Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
