SpiderMike2/03
- Alarmierungs- und Businesssprechstelle
- Vollwertige ITECNET-Systemkomponente, Netzwerkteilnehmer
- Bis zu 4000 Geräte können gleichzeitig in einem Netzwerk zusammenarbeiten
- Ethernet-basierendes Multikanal-Beschallungssystem für Alarmierung-, Evakuierung-, Musik- und Broadcastanwendungen
- Gleichzeitige Übertragung von bis zu 64 digitalen Audio-Kanälen in Studioqualität
(48 kHz/24 Bit) - Echtzeitkonfiguration mit ITECNET - NETDESIGN Software:
Systemkonfigurationsänderungen während des Betriebes der Anlage! - Echtzeit Audioübertragung: Latenz konstant 4,6 ms analog-in/analog-out
- Schwanenhalsmikrofon, Dynamische- oder Elektret- Kapsel Mikrofon- und Leitungsüberwachung
- redundanter Leitungsanschluss für Hochsicherheitsanbindungen
- Optionale 2 GB Speicherkarte für Alarmtexte, Musikfiles. Aufnahmekapazität 256 files, Gesamtlänge ca. 3 Stunden!
- Integrierter Echtzeitrekorder für zeitlich verzögerte Durchsagen
- ITECNET Application Interface (TCP/IP) für die Anbindung an Sicherheitsmanagementsysteme
- Energieversorgung 24 VDC zur normgerechten Versorgung mit EN 54-4 zertifizierten Energieversorgungseinrichtungen
- System zertifiziert nach EN 54-16: EC-Konformitätszertifikat Nr.: 1293-CPR-0700

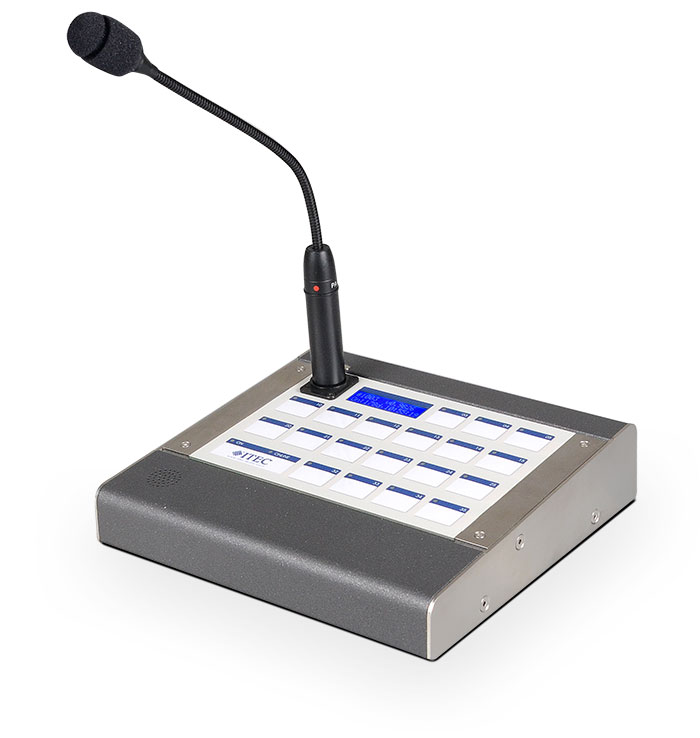

Die Sprechstelle, die Fernsteuerung, die Überwachung all in one. ITEC SPIDERMIKE2 besitzt dieselben Leistungsmerkmale wie alle anderen ITECNET Netzwerkkomponenten, allerdings mit anders verteilten Aufgaben. So bietet die Sprechstelle 19 frei konfigurierbare Tasten (können mit Einschiebestreifen individuell beschriftet werden), ein 2-zeiliges Display für unterstützende Textanzeigen und die Ausgabe von Fehlermeldungen, einen XLR-Anschluss für Mikrofon (dynamisch oder Elektret) und einen eingebauten Lautsprecher für Mikrofonüberwachung, Interkom bzw. Alarmierung. Anschlüsse auf der Rückseite: 2x RJ45 Netzwerkanschluss, Spannungsversorgung: 24 VDC. Optionale Keyboardextensions à 24 Tasten. Ausbaubar auf insgesamt 115 Tasten.

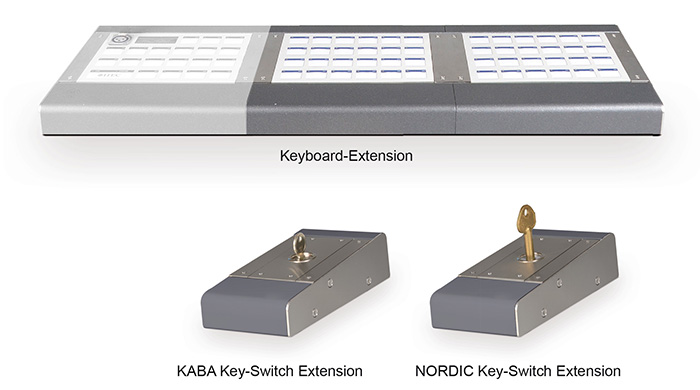

Weitere Key-Extensions: KABA Key-Switch, NORDIC Key-Switch
Ein- und Ausgänge
| SPIDERMIKE2 BASISSTATION: | Ethernet basierendes Netzwerk mit 100 MBit/s duplex (CAT5 Kabel) |
| 2 analoge Mic/Line-Eingänge | |
| integrierter Lautsprecher und 1 weiterer analoger Audio Ausgang | |
| 2-zeiliges Textdisplay für Zustands- und Fehlermeldungen | |
| 19 frei konfigurierbare Tasten | |
| 4 digitale Ausgänge | |
| 6 analoge Messeingänge | |
| Spannungsversorgung: 24 VDC | |
| Leistungsaufnahme: 15 VA | |
| AUDIO EIGENSCHAFTEN: | 16/24 oder 32 Bit Digital Audio |
| Sample Rate: 48 oder 96 kHz | |
| Einstellbare Latenzzeiten: 1,3/2,6 ms | |
| Dynamik: 103 dB | |
| Klirrfaktor (THD) < 0,005 % | |
| Frequenzgang: 20 Hz - 20 kHz (±0,5 dB) |

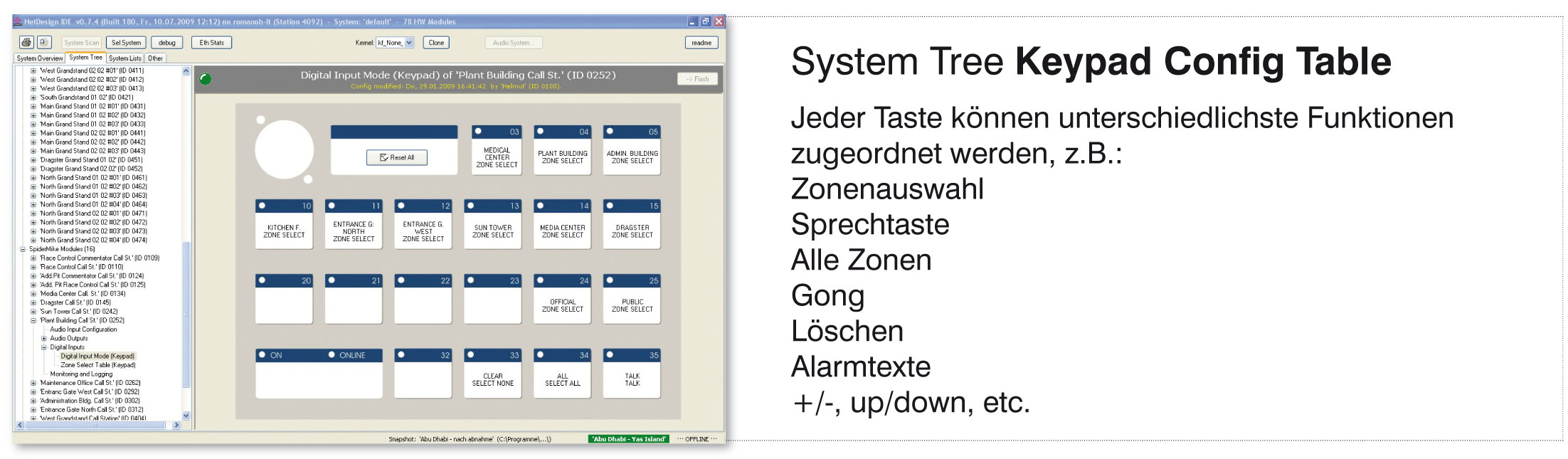

Konfigurations-, Wartungs-, Steuerungs-, Schnittstellensoftware NETDESIGN
NETDESIGN ist eine Windows-basierende Anwendung zur Konfiguration und Überwachung des gesamten ITECNET Netzwerkes. Inkludiert ist eine TCP/IP - Schnittstelle (ITECNET API) zur Anbindung an andere Kontrollsysteme, wie zB.: Mediensteuerungen oder Sicherheitsmanagementsysteme. Weiters ermöglicht NETDESIGN das updating von DSP- und Kontrollersoftware von jedem Punkt des Netzwerkes aus. Eine umfangreiche Pallette an Überwachungs- und Protokollierungsfunktionalitäten gewährleisten den sicheren Umgang mit einem großen Audio- und Datenverteilsystem.
Beispiel:
Technische Daten
 |
|
| ALLGEMEIN | |
| SPANNUNGSVERSORGUNG | extern. Schaltnetzteil oder 24 VDC (18 V < U < 32 V) |
| Stromaufnahme | 260 mA, ohne Belastung der 10 VDC Spannung gemessen (+ 30 mA je Erweiterungsmodul) |
| BETRIEBSTEMPERATUR | -5° C - +40° C |

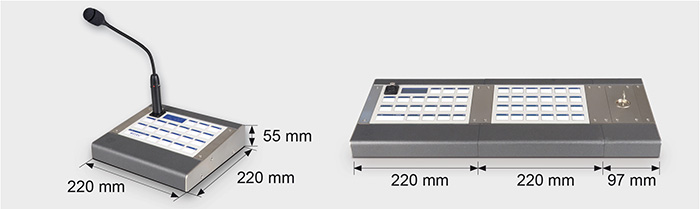

| ABMESSUNGEN | 220 mm x 55 mm x 220 mm (B x H x T), B + 220 mm je Erweiterungsmodul |
| GEWICHT | 2,2 kg (+ 1,9 kg für Erweiterungsmodul, + 1 kg für Key-Switch Extension) |
| AUDIO | |
| FREQUENZGANG | 40 Hz-20 kHz/-1 dB |
| KLIRRFAKTOR | <0,005 % (Audio Out) |
| GESAMTDYNAMIK | 103 dB |
| EINGÄNGE | symmetrisch; max. Verstärkung frei wählbar -20 dB bis +60 dB |
| Phantomspannung | +12 V |
| Eingangsimpedanz | 6,6 kOhm |
| AUSGÄNGE | Out1: Lautsprecher 1W; Out2: symmetrisch; max. Ausgangspegel +15 dB, Ausgangsimpedanz 300 Ohm |
| SOUND PROCESSING | |
| JE EINGANG | 2 vollparametrische Equalizer ±15 dB 1 Low/High Pass 1st Order |
| JE AUSGANG | 4-Band vollparametrischer Equalizer ±15 dB, Delay: 0,023-24,5s, Bandpassfilter: 1.-4. Ordnung |
| Compressor/Limiter | |
| Filtergüte | frei wählbar von 0,1 bis 70 |
| SERIELLE SCHNITTSTELLEN | |
| RS232 | 9600, 19200, 57600, 115.200 baud |
| DIGITALE EINGÄNGE | 4 Schmitt-Trigger-Eingänge an Steck-Reihenklemmen |
| EINGANGSSPANNUNG | Low < 1,6 V / High > 8 V |
| MAX. ZULÄSSIGE SPANNUNG | 18 V |
| EINGANGSTROM (@10 V) | ca. 0,2 mA |
| DIGITALE AUSGÄNGE | 4 Open-Collector Ausgänge an Steck-Reihenklemmen |
| MAXIMALE SPANNUNG | 36 V |
| MAXIMALER STROM | 200 mA je Ausgang / Gesamt 500 mA (Summe aller geschalteten Ausgänge) |
| ANALOGE MESSEINGÄNGE | 6 analoge Messeingänge an Steck-Reihenklemmen |
| MESSBEREICH | 0-10 VDC |
| AUFLÖSUNG | 8 Bit |
| EINGANGSSTROM (@10 V) | ca. 0,2 mA |
| MICRO SD-CARD SLOT | |
| SPEICHERKAPAZITÄT | für Micro SD-Karte bis 2 GB |
| NETZWERK | Ethernet 100 Base-TX, IEEE 802.3u |
Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
