- Ethernet-basierendes Multikanal-Beschallungssystem für Alarmierung-, Evakuierung-, Musik- und Broadcastanwendungen
- Gleichzeitige Übertragung von bis zu 64 digitalen Audio-Kanälen in Studioqualität (48 kHz/24 Bit),
mit einer konstanten Latenzzeit von 1,33 ms - Dezentrales Audiosystem, kein single point of failure
- Echtzeitkonfiguration mit ITECNET - NETDESIGN Software:
Systemkonfigurationsänderungen während des Betriebes der Anlage! - Echtzeit Audioübertragung: Latenz konstant 4,6 ms analog-in/analog-out
- Bis zu 4000 Geräte können gleichzeitig in einem Netzwerk zusammenarbeiten
- Bis zu 16.000 Ausgangszonen in einem Audionetzwerk
- Optionale 2 GB Speicherkarte für Alarmtexte, Musikfiles. Aufnahmekapazität 256 files, Gesamtlänge ca. 3 Stunden!
- Integrierter Echtzeitrekorder für zeitlich verzögerte Durchsagen
- Lautsprecher Impedanz- und Linienüberwachung auch im Programmmodus
- AVC: Automatische Lautstärkeregelung
- ITECNET Application Interface (TCP/IP) für die Anbindung an Sicherheitsmanagementsysteme
- Fernwartung, Fernsteuerung, div. Schnittstellen zu Brandmeldesystemen
- Energieversorgung 24 VDC zur normgerechten Versorgung mit EN 54-4 zertifizierten Energieversorgungseinrichtungen
- Normgerechtes Havariekonzept mit Umschaltung auf redundante Leistungsverstärker
- System zertifiziert nach EN 54-16: EC-Konformitätszertifikat Nr.: 1293-CPR-0700
Sicherheitsbeschallungsanlagen werden in Zukunft die klassische Sirenenalarmierung ersetzen. Der Grund dafür ist, dass nur mehr wenige Menschen auf Sirenenalarmierung überhaupt reagieren und auch der Unterschied zwischen Alarmierung, Evakuierung, Entwarnung, etc. nicht interpretiert werden kann. Im Gegensatz dazu kann mit Klartext- Anweisungen ein Gebäude im Brand- bzw. Notfall sehr gezielt evakuiert werden. Je größer ein Gebäude, je mehr Menschen sich darin aufhalten, umso wichtiger ist es, eine moderne Sicherheitsbeschallungsanlage zu installieren. Bei der ITEC-NET Entwicklung haben wir von Anfang an auch diese Anforderungen mitberücksichtigt. Vollständige Systemüberwachung, Überwachung der Notfallmikrofone, der Verstärker, der Sprachspeicher, der Lautsprecherlinien und der Energieversorgung. Durch die dezentrale Konzeption sind mit ITEC-NET auch vollredundante Systeme für höchste Sicherheitsstufen realisierbar und es gibt keinen single-point-of-failure. Eine Vielzahl von Normen regeln die Planung, die Errichtung, den Betrieb und die Herstellung von sogenannten Sicherheitsbeschallungsanlagen. Wir haben mit ITECNET unseren Teil für die Erlangung der Herstellerzertifikate nach EN 54-16 erfüllt und in vielen Bereichen sogar übertroffen.

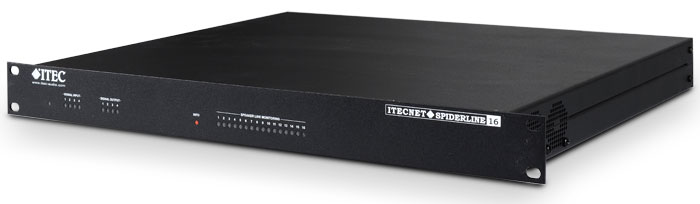

Der SPIDERLINE16 ist eine all-in-one Sprachalarm-Zentrale und/aber auch Netzwerkkomponente in großen Systemen: Linienmultiplexer, 4 auf 16 Relais-Matrix, Havarieverstärker-Umschalter, Textspeicher, Linien- und Lautsprecherüberwachung. Mit einem SPIDERLINE16, 2 bis 4 Verstärkerendstufen und einer normgerechten Energieversorgung realisieren Sie eine Anlage nach DIN VDE 0833-4, bzw. TRVB S158, mit bis zu 8A/B-Linien mit End-of-Line Modulen.
Pro SPIDERLINE16 können Verstärkerendstufen mit bis zu 2000 Watt Gesamtleistung angeschlossen und frei auf 16 Lautsprecherlinien geroutet werden. Die Lautsprecherlinien werden auf Kurzschluss, Erdschluss, Impedanz und Unterbrechung permanent überwacht und Fehler innerhalb von 100 Sekunden gemeldet. Die normgerechte Umschaltung auf redundante Verstärker erfolgt unmittelbar und automatisch bei Ausfall einer der überwachten Alarmendstufen.
Der SPIDERLINE16 verfügt über einen eingebauten und überwachten Sprachalarmtextspeicher mit bis zu 3 Stunden Aufzeichnungskapazität. Alarmierungsdurchsagen werden automatisch von der Brandmeldeanlage gesteuert, bzw. können auch manuell ausgelöst werden.
Weitere Features: Automatische Lautstärkeregelung AVC, DSP-Funktionalitäten für alle Aus- und Eingänge, Kompressor-Limiter, Delay bis 24,5 Sekunden (entspricht akustisch 8km Verzögerungszeit), TCP/IP-Schnittstelle, serielle Schnittstellen zu Steuerungssystemen, Anzeigeelemente für Statusanzeigen der wichtigsten Systemzustände an der Frontseite.
Die Vernetzung der ITEC-NET-Komponenten erfolgt über unseren standardisierten und zertifizierten Netzwerk-Switch entsprechend Ethernet-Standard IEEE802.3u. Es können bis zu 4000 Geräte in einem LAN vernetzt werden.

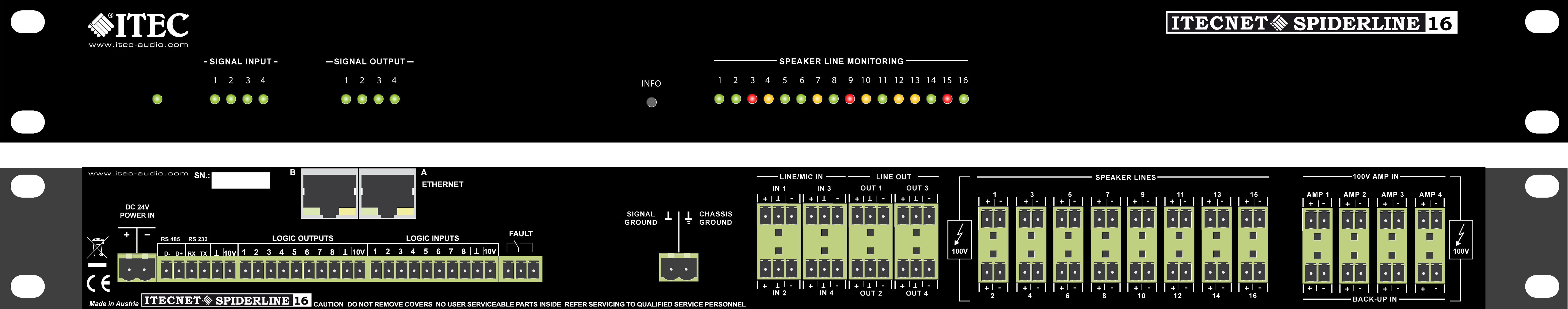

Ein- und Ausgänge
| EINGÄNGE: | Spannungsversorgung: 24 VDC |
| Redundante Netzwerkanschluss, 2x RJ45 | |
| 4 x 100 V Eingang für Verstärker | |
| Integrierter Pilottonverstärker | |
| 8 digitale Eingänge für Steuerungsfunktionen | |
| 8 analoge Messeingänge (0-10 V) | |
| RS485 | |
| 4 NF-Eingänge (Mic/Line) | |
| Micro SD-card-slot | |
| AUSGÄNGE: | 4 x NF-Out |
| 16 x LS-Out (2 x 8 für A/B oder 1 x 16) | |
| 8 digitale Ausgänge | |
| Fault-Relaiskontakt | |
| AUDIO EIGENSCHAFTEN: | 16/24 oder 32 Bit Digital Audio |
| Sample Rate: 48 oder 96 kHz | |
| Einstellbare Latenzzeiten: 1,3/2,6 ms | |
| Dynamik: 103 dB | |
| Klirrfaktor (THD) < 0,005 % | |
| Frequenzgang: 20 Hz - 20 kHz (±0,5 dB) |
Konfigurations-, Wartungs-, Steuerungs-, Schnittstellensoftware NETDESIGN

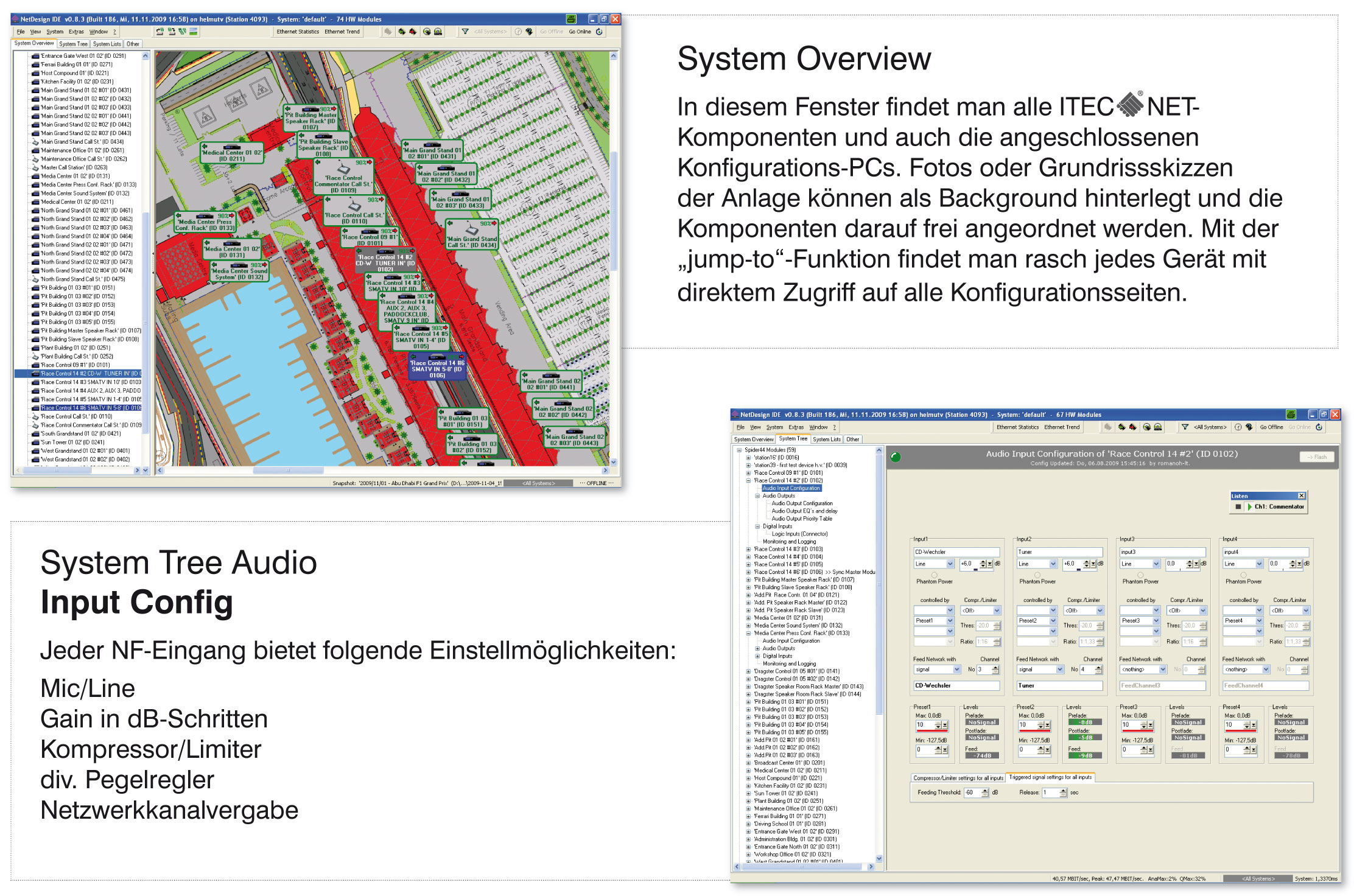

NETDESIGN ist eine Windows-basierende Anwendung zur Konfiguration und Überwachung des gesamten ITECNET Netzwerkes. Inkludiert ist eine TCP/IP - Schnittstelle (ITECNET API) zur Anbindung an andere Kontrollsysteme, wie zB.: Mediensteuerungen oder Sicherheitsmanagementsysteme. Weiters ermöglicht NETDESIGN das updating von DSP- und Kontrollersoftware von jedem Punkt des Netzwerkes aus. Eine umfangreiche Pallette an Überwachungs- und Protokollierungsfunktionalitäten gewährleisten den sicheren Umgang mit einem großen Audio- und Datenverteilsystem.
Beispiel:
Technische Daten
 |
|
| ALLGEMEIN | |
| SPANNUNGSVERSORGUNG | 24 VDC (18 V < U < 32 V) |
| Stromaufnahme | ca. 500 mA ohne Pilotton und ohne Belastung der 10 VDC Spannung. Mit aktiver Pilottonendstufe je nach angeschlossener Lautsprecherleistung bis zu 5 A. |
| BETRIEBSTEMPERATUR | -5° C - +40° C |

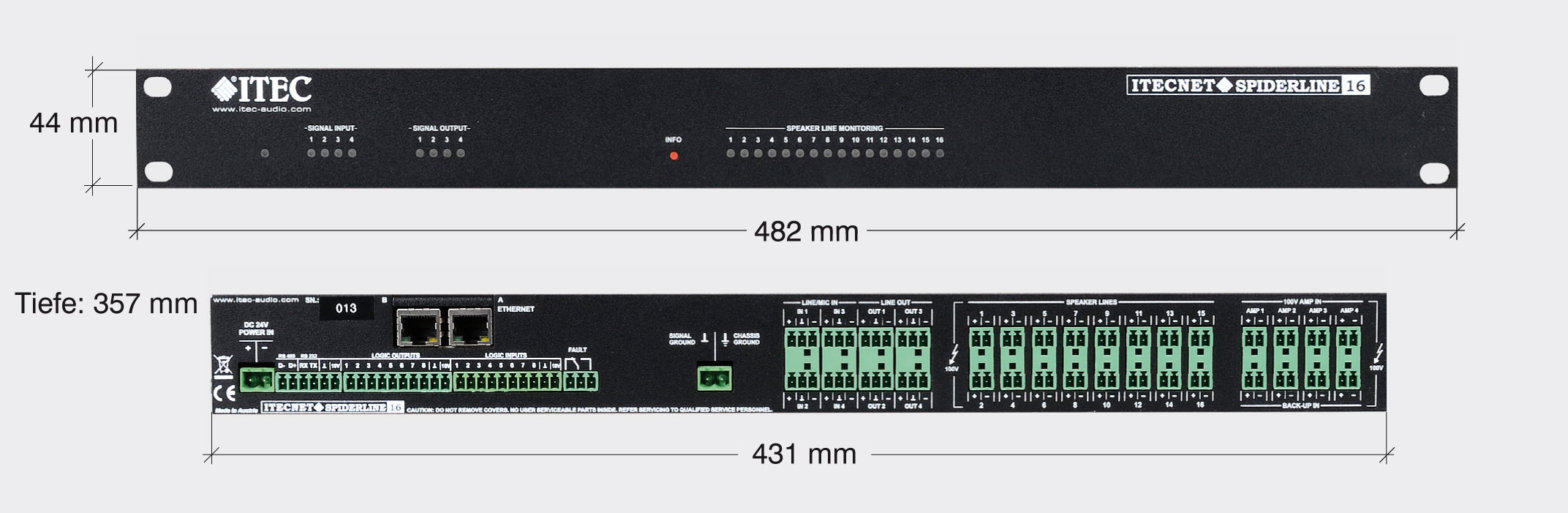

| ABMESSUNGEN | 482 mm x 44 mm x 357 mm (B x H x T), 19" / 1 HE |
| GEWICHT | 8,5 kg |
| AUDIO | |
| FREQUENZGANG | 40 Hz-20 kHz/-1 dB |
| KLIRRFAKTOR | <0,005 % (Audio Out) |
| GESAMTDYNAMIK | 103 dB |
| EINGÄNGE | symmetrisch; max. Verstärkung frei wählbar -20 dB bis +60 dB |
| Phantomspannung | +12 V |
| Eingangsimpedanz | 6,6 kOhm |
| AUSGÄNGE | symmetrisch; max. Ausgangspegel +15 dB, Ausgangsimpedanz 300 Ohm |
| SOUND PROCESSING | |
| JE EINGANG | 2 vollparametrische Equalizer ±15 dB 1 Low/High Pass 1st Order |
| JE AUSGANG | 4-Band vollparametrischer Equalizer ±15 dB, Delay: 0,023-24,5 s, Bandpassfilter: 1.-4. Ordnung |
| Compressor/Limiter | |
| Filtergüte | frei wählbar von 0,1 bis 70 |
| SERIELLE SCHNITTSTELLEN | |
| RS 232/RS 485 | 9600, 19200, 57600, 115.200 baud |
| DIGITALE EINGÄNGE | 8 Schmitt-Trigger-Eingänge an Steck-Reihenklemmen |
| EINGANGSSPANNUNG | Low < 1,6 V / High > 8 V |
| MAX. ZULÄSSIGE SPANNUNG | 36 V |
| EINGANGSTROM (@10 V) | ca. 0,5 mA @ 12 V, ca. 1 mA @ 24 V |
| DIGITALE AUSGÄNGE | 8 Open-Collector Ausgänge an Steck-Reihenklemmen |
| MAXIMALE SPANNUNG | 36 V |
| MAXIMALER STROM | 200 mA je Ausgang / Gesamt 500 mA (Summe aller geschalteten Ausgänge) |
| STÖRMELDERELAIS | ein potentialfreier Kontakt |
| MAX. SPANNUNG/MAX. SCHALTSTROM | 48 VAC/DC / 500 mA |
| NETZWERK | Ethernet 100 Base-TX, IEEE 802.3u |
Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
