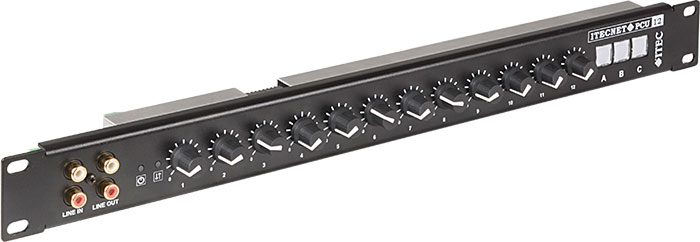

Panel Control Unit_12

BEDIENEINHEIT FÜR ITECNET SYSTEME

• Sehr einfache und komfortable Bedienung
• 12 Drehpotentiometer für analoge Steuerung
• 3 Taster für digitale Steuerung
• 2 Anzeige-LEDs (Betriebszustand und Datenverkehr)
• Freie Konfiguration über ITEC Netdesign
• Standard RS485 mit ITEC BUS-Anbindung an ITECNET Systemkomponenten
• Versorgung 12-24 V
• Bauform 19“, 1 HE zum Einbau in Standard-Racks
• Einbaumöglichkeit für Audio Line In/Out

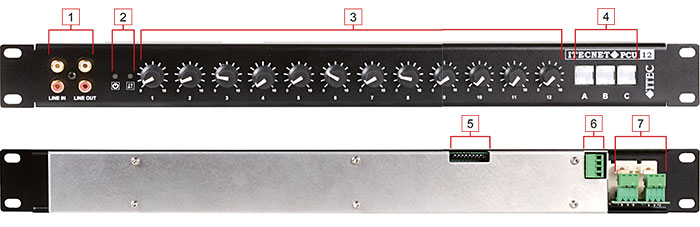

1. Audio In/Out

Die Stereo-Cinchbuchsen an der Frontplatte sind über Widerstände (linker und rechter Kanal werden zusammengemischt) mit den Reihenklemmen 7 auf der Rückseite verbunden.
Mit einem Standard-Cinch-Kabel kann eine einfache und professionelle Verbindung zu weiteren Geräten hergestellt werden.

2. Anzeige-LEDs

Die zwei Anzeige-LEDs auf der Vorderseite signalisieren folgende Zustände:

3. Potentiometer für Lautstärkenregelung

Insgesamt stehen zwölf Potentiometer für die Lautstärkenregelung zur Verfügung. Jedes Potentiometer kann frei konfiguriert werden und jeweils einem Audio Ein- oder Ausgang zugewiesen werden.

4. Drucktaster mit LED

Es stehen drei beleuchtete Drucktaster zur Verfügung, welche über logische Ein- bzw. Ausgänge über das ITEC-Netdesign-Tool frei konfiguriert werden können. Diese können unter anderen für eine Konfi gurationsumschaltung genutzt
werden. Gängig ist zum Beispiel die Umschaltung: „Raum leer“, „normal“ und „voll“.

5. DIP Schalter

Über den DIP Schalter auf der Rückseite wird die Bus-ID eingestellt.

Wählen der BUS-ID:

6. Reihenklemme Versorgung + RS485 mit ITEC BUS-Protokoll

Auf der vierpoligen Steckreihenklemme wird das Gerät an eine Versorgung (12 V bis 24 V) und über RS 485 (D+, D-) an die Zentrale (zum Beispiel Spider88) angeschlossen.

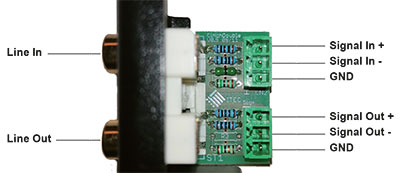

7. Reihenklemmen Line IN/OUT

Die Reihenklemmen werden zum jeweilen Audio Ein- bzw. Ausgang der jeweiligen Zentrale verbunden.

Bauart	Bündiger Einbau in 19“ / 1 HE Frontblende mit Schutzgehäuse
Spannungsversorgung	24 VDC (18 V < U < 32 V) an Steck-Reihenklemme
Stromaufnahme	10 mA @ 24 V
Betriebstemperatur	-5° C - +40° C

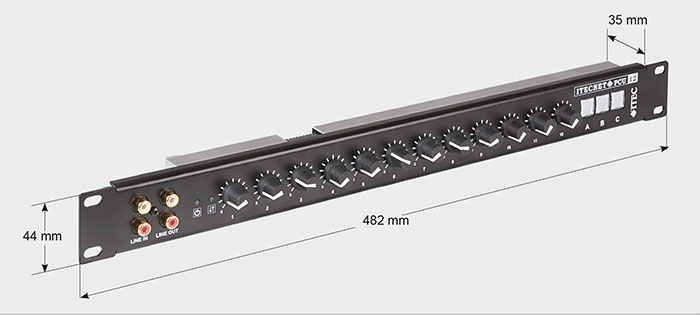

Abmessungen	482 mm x 44 mm x 48 mm (B x H x T), 19“ / 1 HE
Gewicht	0,35 kg
Schnittstelle	RS485, 19200 Baud default

 Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten
