Feuerwehrsprechstelle RS485 (F3033)

ITEC*NET

  • Sicherheitssprechstelle nach F3033 für ITECNET System
  • Robustes Stahlblechgehäuse
  • normgerechtes Bedien- und Anzeigefeld
  • 7 Funktionstasten und 3 Statusanzeige-LEDs
  • Handmikrofon mit Sprechtaste
  • Audioübertragung symmetrisch, analog
  • Datenübertragung RS485 (ITEC-Bus)
  • Audio-Output 0dB (Linepegel)
  • Anbindung an Zentrale mit CAT5 oder höher (RJ45 bzw. Steckreihenklemme)
  • Adaptermodul zum einfachen Anschluss in der Zentrale
  • Audio-Verstärker (1 Watt) und Lautsprecher integriert
  • Adressierbar über 4-fach SIL-Schalter im Gerät

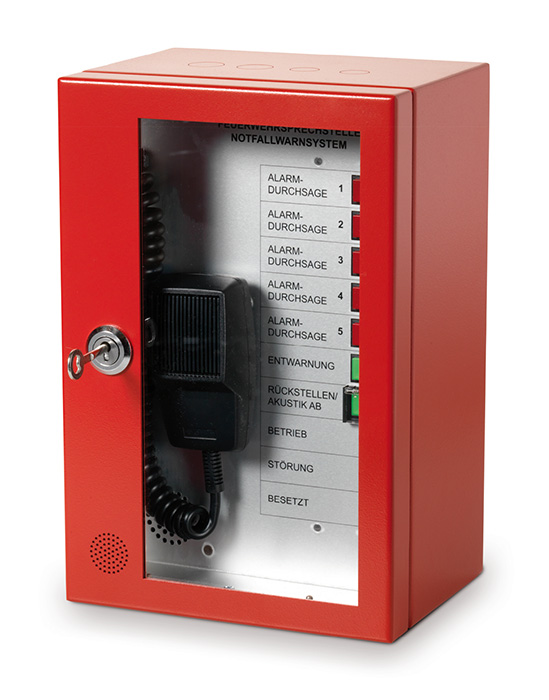

FEUERWEHRSPRECHSTELLE RS485 entsprechend ÖNORM F3033
Die ITECNET Feuerwehrsprechstelle RS485 ist eine sogenannte Remote-Sprechstelle zu ITECNET Spiderline16 und Spider44.
Die Sprechstellenhardware ist in einem normgerechten Gehäuse nach ÖNORM F3033 eingebaut.
So bietet die Feuerwehrsprechstelle die standardisierte österreichische Bedienoberfläche für Sicherheitssprechstellen mit versperrbarer Tür.
Anschlüsse im Stahlgehäuse: 8 poliger Phoenix-Stecker bzw. RJ45 (ITEC-BUS, 2x analog Audio sym., 24 VDC).

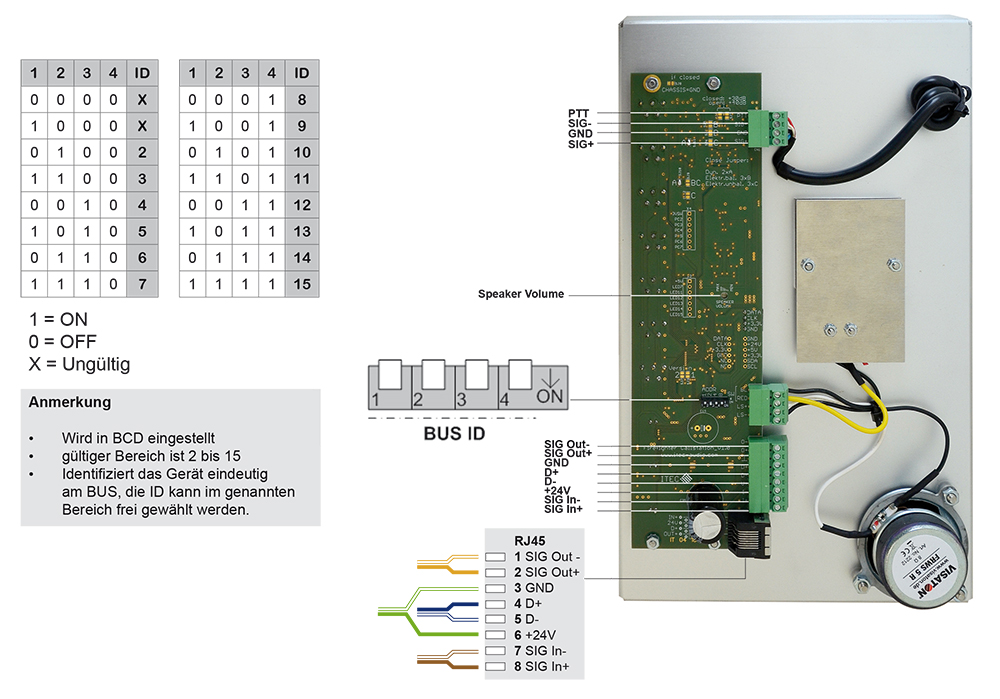

SIL Schalter - Device ID

Feuerwehrsprechstelle RS485

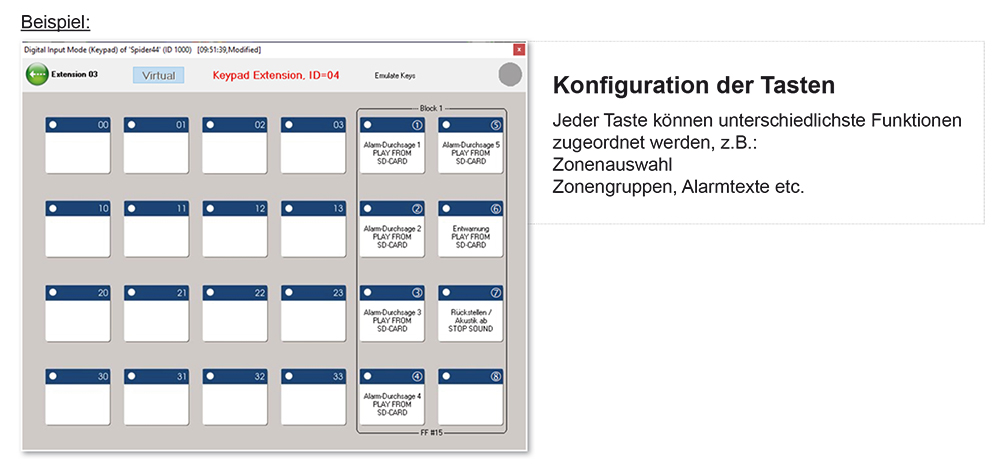

Konfigurations-, Wartungs-, Steuerungs-, Schnittstellensoftware NETDESIGN

NETDESIGN ist eine Windows-basierende Anwendung zur Konfiguration und Überwachung des gesamten ITECNET Netzwerkes. Inkludiert ist eine TCP/IP - Schnittstelle (ITECNET API) zur Anbindung an andere Kontrollsysteme, wie z.B.: Mediensteuerungen oder Sicherheitsmanagementsysteme. Weiters ermöglicht NETDESIGN das updating von DSP- und Kontrollersoftware von jedem Punkt des Netzwerkes aus. Eine umfangreiche Pallette an Überwachungs- und Protokollierungsfunktionalitäten gewährleisten den sicheren Umgang mit einem großen Audiound Datenverteilsystem.

Feuerwehrsprechstelle RS485

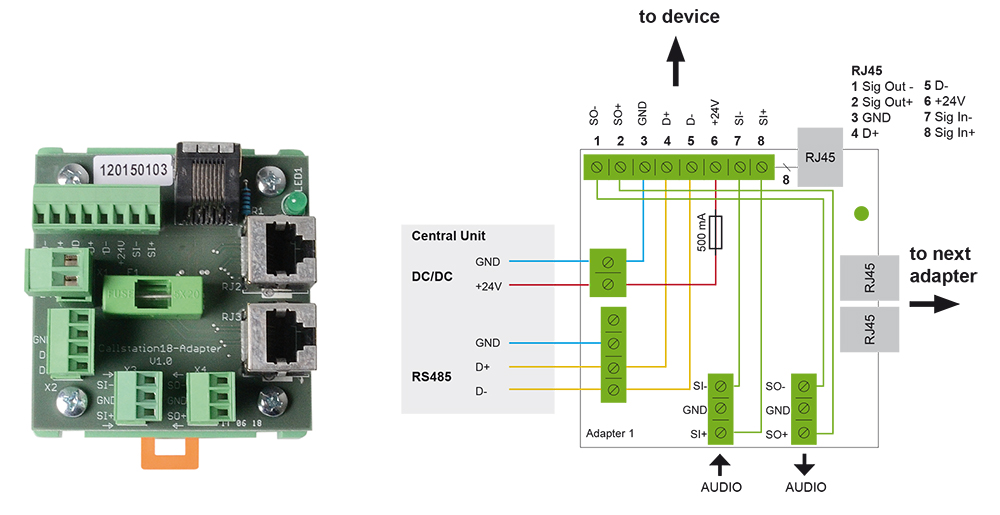

Adapter Modul

Feuerwehrsprechstelle RS485

Technische Daten

Feuerwehrsprechstelle RS485
ALLGEMEIN
Spannungsversorgung extern. Schaltnetzteil oder 24 VDC (18 V < U < 32 V)
Stromaufnahme 80-150 mA
Betriebstemperatur -5° C - +40° C
Bauart Stahlblechgehäuse, Aluminium Frontplatte, Tür mit Acrylglasscheibe
Mikrofon Mikrofon Dynamisches Handmikrofon mit Sprechtaste, Spiralkabel fix angeschlossen
Ausgangspegel 0 dB symmetrisch (Line)
Farbe RAL3000 (FEUERROT)
Schutzart IP 44

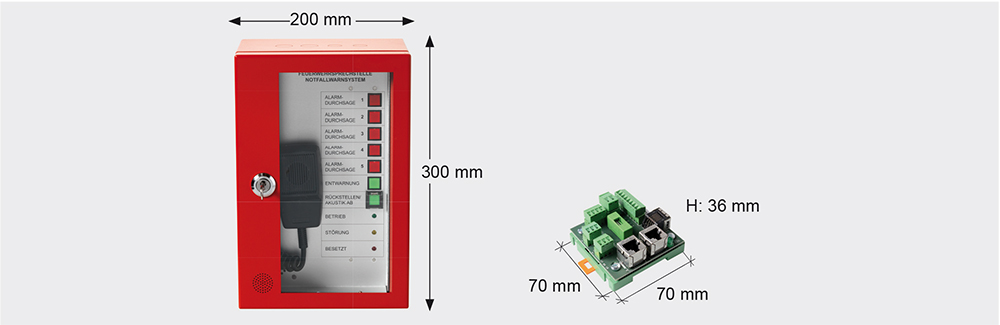

Abmessungen 200 mm x 300 mm (B x H) / Adapter: 70 mm x 70 mm x 36 mm
Gewicht 4,5 kg
Bauart Adapter „Open frame“ mit Sockel für 35 mm Schnappschiene


Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
