EARTH FAULT MONITORING
ITEC EARTH FAULT MONITORING ist ein Modul zur Überwachung von 24 Volt Versorgungsleitungen für abgesetzte Systemkomponenten (zum Beispiel Sprechstelle). Gemessen wird der Widerstand beider Leitungen gegenüber dem Schutzleiter (PE).
Entsprechend der einschlägigen Normen wird ein Erdschluss-Fehler detektiert, wenn ein Widerstand von < 50 kOhm gegen Schutzleiter gemessen wird. Eine Störmeldung erfolgt per Relaiskontakt und wird auf der Platine mittels LED angezeigt.

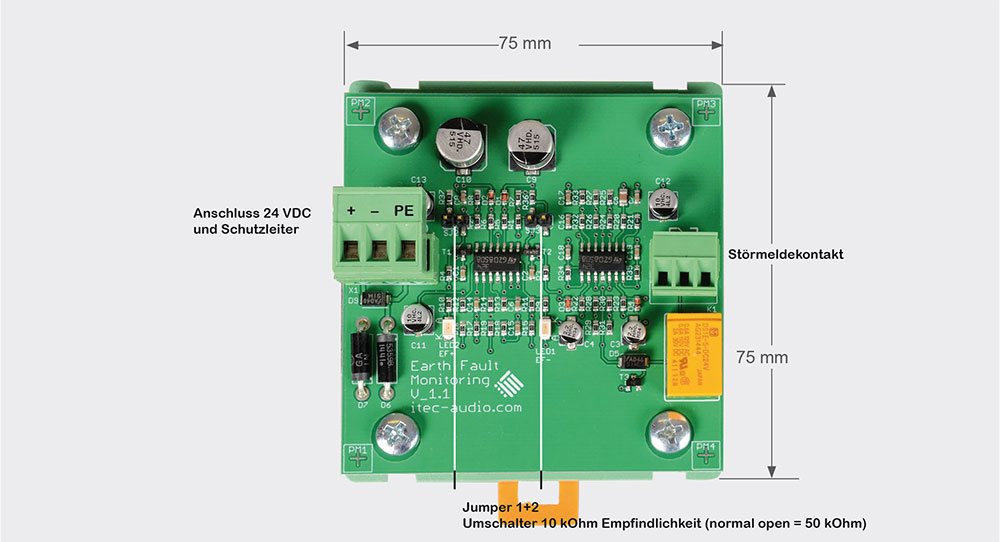

- Openframe Modul zum Einbau in den Systemschrank
- Einfache Montage, vorbereitet für Schnappschiene 35 mm
- Alle Anschlüsse an Steckreihenklemmen
- Sammelstörmeldung an Relais Umschaltkontakt (Fault / OK)
- Umschaltung auf geringere Empfindlichkeit (10kOhm) per Jumper möglich

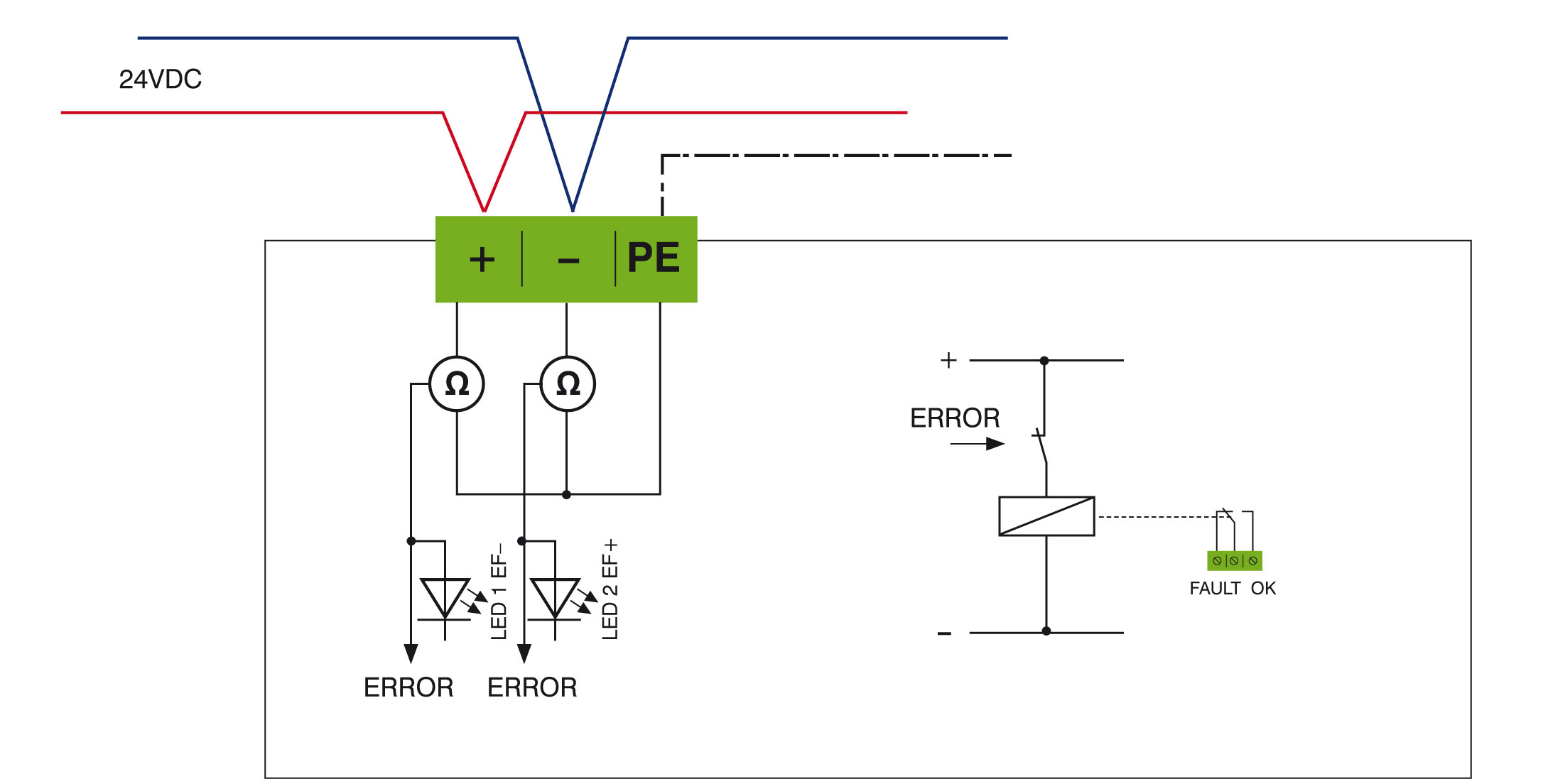

Blockschaltbild
Technische Daten
 |
|
| SPANNUNGSVERSORGUNG | 24VDC (= die zu überwachende Spannung) |
| STROMAUFNAHME | ca. 100 mA |
| ANSPRECHSCHWELLE | 50 kOhm (10 kOhm wenn JP1 und JP2 geschlossen) |
| RELAISKONTAKT | max. 48 Volt/500 mA |
| BETRIEBSTEMPERATUR | -5°C - +40°C |
| BAUFORM | Openframe Modul für Schaltschrankeinbau |
| ABMESSUNGEN | 75 x 70 x 40 mm (Höhe x Breite x Tiefe) |
| GEWICHT | ca. 110 g |
| MONTAGE | Schnappschiene 35 mm |
Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
