DigiPower 2x500T_D
Digital Power Amplifier for professional PA/VA Applications
- 230 VAC und 24 VDC Spannungsversorgung mit automatischer Umschaltung
- Getrennte Spannungsversorgung pro Verstärkerkanal
- Automatischer Standby-Betrieb
- Kontroll-LEDs für alle Signal- und Betriebszustände
- Überwachungskontakte für Endstufe, AC- und DC-Versorgung
- 100 V Direktausgänge
- Symmetrische Eingänge
- 2 Kanäle im 2 HE 19 Zoll Gehäuse
- Einbautiefe 322 mm

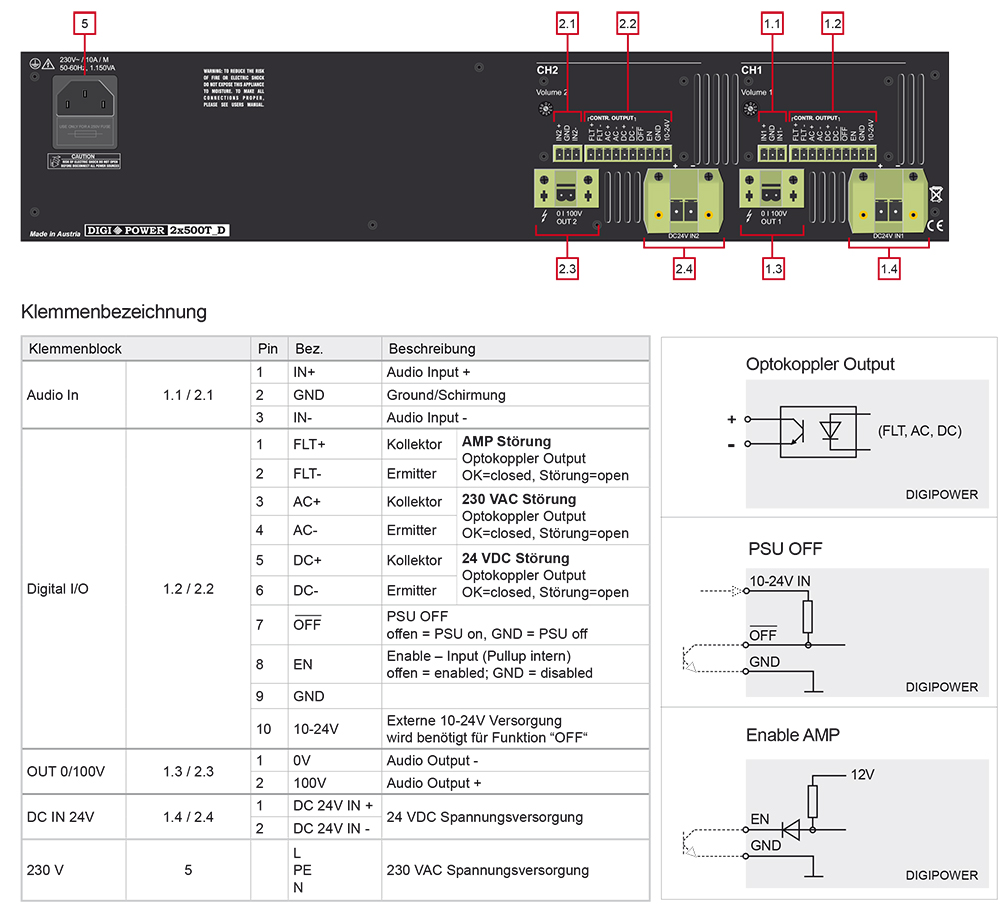

- Alle Anschlüsse mit Steckklemmen
- Schutzschaltungen: Automatische Abschaltung bei Übertemperatur, Überlastung und Kurzschluss der Lautsprecherlinien
Zweikanaliger digitaler Leistungsverstärker mit 2x500W Nennleistung für professionelle elektroakustische Sprachalarmierungsanlagen.
Die elektronischen Schutzschaltungen sorgen dabei für die nötige Sicherheit des Verstärkers. Bei Netzausfall wird automatisch in den Notstrombetrieb (Batterie 24V) umgeschaltet. Ein sehr zuverlässiges Elektronikdesign garantiert eine kompromisslose Übertragungsqualität und einen langjährigen störungsfreien Betrieb. Dank digitaler Signalverarbeitung über 90% Wirkungsgrad und nur geringe Abwärme.
- Temperaturabhängige Lüftersteuerung
- Überwachungskontakte für alle Kanäle
- Digitale Signalverarbeitung
- Nur 322 mm Einbautiefe
- Levelregler für jeden Kanal an der Rückseite
- Anzeige aller Betriebszustände durch LEDs

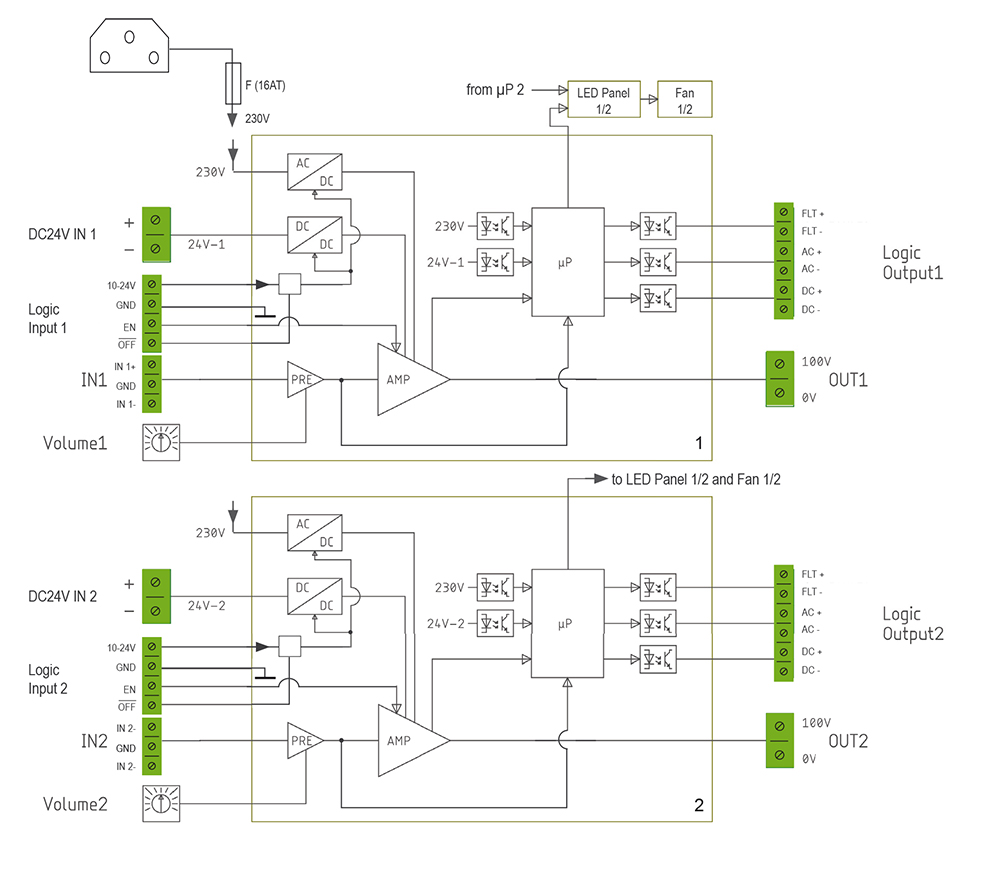

Blockschaltbild
Technische Daten
 |
|||
| Min. | Typ. | Max. | |
| Spannungsversorgung AC | 85 VAC |
230 VAC | 265 VAC |
| Stromaufnahme 230 VAC (OUT: 2x Sinus 100 V, 1kHz @ 20 Ohm) | 5.5 A | ||
| Leistungsbedarf 230 VAC (OUT: 2x Sinus 100 V, 1kHz @ 20 Ohm) | 1250 W | ||
| Spannungsversorgung DC | 21 VDC | 24 VDC | 27.6 VDC |
| Stromaufnahme 24 VDC (OUT: 2x Sinus 100 V, 1kHz @ 20 Ohm) | 2 x 26A | ||
| Leistungsbedarf 24 VDC (OUT: 2x Sinus 100 V, 1kHz @ 20 Ohm) | 2 x 625 W | ||
| Leistungsbedarf Standby @ 230 VAC | 14 W | ||
| Leistungsbedarf Standby @ 24 VDC | 2 x 7 W | ||
| Leistungsbedarf Off | 0.05 W | ||
| Ausgangsleistung (RMS, 20 Ohm, 100 V) @ 230 VAC | 2 x 500 W | ||
| Ausgangsleistung (RMS, 20 Ohm, 100 V) @ 24 VDC | 2 x 500 W | ||
| THD + N (20 Hz – 20 kHz, 100 mW – 100 W, 100 Ohm) | 0.1 % | ||
| Fremdspannungsabstand (A-gewichtet) | 102 dB | ||
| Eingangswiderstand (je Kanal) | 10 kOhm | ||
| Frequenzgang (-3 dB) | 10 Hz | - | 30 kHz |
| Spannungsverstärkung | 42.2 dB | ||
| Maximale Ausgangsspannung | 105 VRMS | ||
| ALLGEMEINE TECHNISCHE DATEN | |||

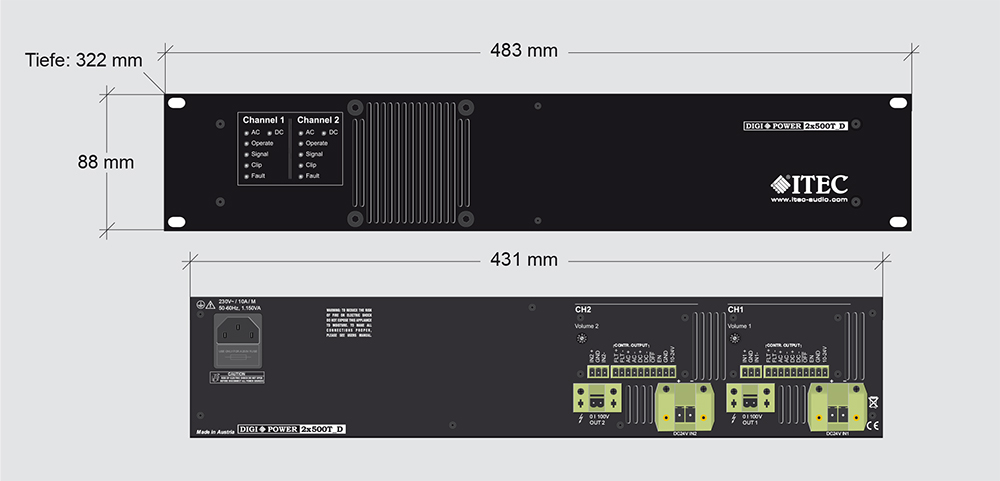

| Abmessungen (BxHxT) | 483 mm x 88 mm x 322 mm | ||
| Gewicht | 4.4 kg | ||
Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten
