DigiPower 1x250T/02

DigiPower 1x250T

  • Kontroll- LEDs für alle Signal und Betriebszustände
  • Überwachungskontakte für Batterie
  • Überwachungskontakte für die Endstufe
  • geringe Einbautiefe nur 272 mm
  • alle Zuleitungen mit Steck-, Schraubklemmen
  • symmetrische Eingänge
  • automatischer Standby Betrieb
  • Schutzschaltungen gegen Leerlauf, Kurzschluss, Übertemperatur, DC
  • 24 VDC Spannungsversorgung
  • Einschaltverzögerung

DigiPower 1x250T

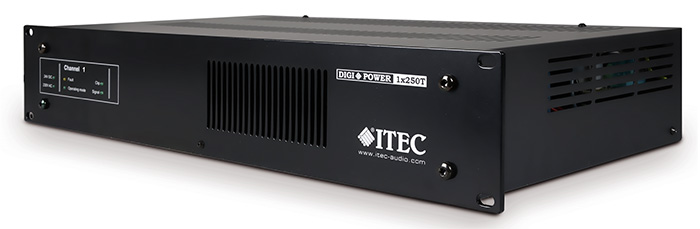

Digitaler 100 V Verstärker langlebig und sicher für professionelle ELA Anlagen. Ein sehr zuverlässiges Elektronikdesign garantiert eine kompromisslose Übertragungsqualität und einen langjährigen störungsfreien Betrieb. Kaum Abwärme, über 90 % Wirkungsgrad dank digitaler Signalverarbeitung.

  • wartungsfreies Kühlsystem ohne Lüfter
  • Überwachungskontakte
  • nur 272 mm Einbautiefe
  • nur 10 W im Standby Betrieb
  • geringe Stromverbrauch im Notbetrieb

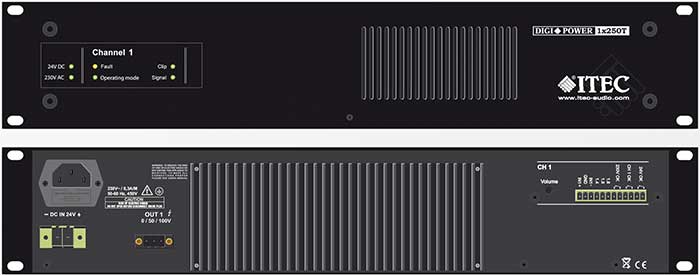

Der Lautstärkeregler ist an der Rückseite. Anzeige aller Betriebszustände durch LEDs.

Das Kühlsystem arbeitet ohne Lüfter, also

  • keine Verschmutzung
  • keine Folgekosten
  • keine beweglichen Teile
  • keine Störgeräusche

Ein- und Ausgänge

EINGÄNGE:      24 VDC Spannungsversorgung
230 VAC Spannungsversorgung
2 x analoge Audio Eingänge
2 x Kontrolleingänge
2 x Pilotton-Audio Eingänge
AUSGÄNGE:    100 V/50 V Leistungsausgänge
4 x Statusmeldekontakte

24 V..................geschlossen wenn ok
CH 1...............geschlossen wenn ok

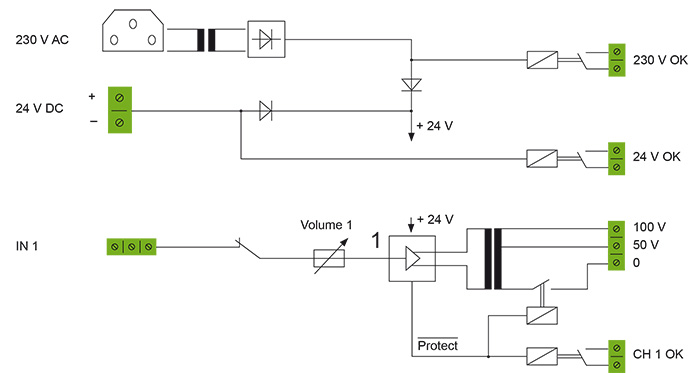

Blockschaltbild

DigiPower 1x250T

Technische Daten

DigiPower 1x250T
TYPE 1x250T
Ausgangsleistung 1 x 250 W
THD + N < 0,29 %
Eingangsempfindlichkeit 1V eff
Eingangsimpedanz 10 kOhm
Fremdspannungsabstand 250 W 1 kHz 85 dB
Ausgangsübertrager 50 V / 100 V
Stromaufnahme 230 VAC sinus 100 V @ 40 Ohms 1,7 A
Stromaufnahme 24 VDC sinus 100 V @ 40 Ohms 15 A
Stromaufnahme Standby 230 VAC 0,045 A
Stromaufnahme Standby 24 VDC 0,32 A
Leistungsbedarf Standby Modus (230 VAC) 10 W
Leistungsbedarf Vollast (230 VAC) 380 W
Eingänge symmetrisch an Steck-/Schraubklemme
Spannungsversorgung 230 V AC / 24 V DC
Betriebstemperatur -5° bis +40° C
Schutzschaltungen DC, Kurzschluss, Schwingen, Übertemperatur
Frequenzgang 90 Hz ÷ 21 kHz / -3 dB

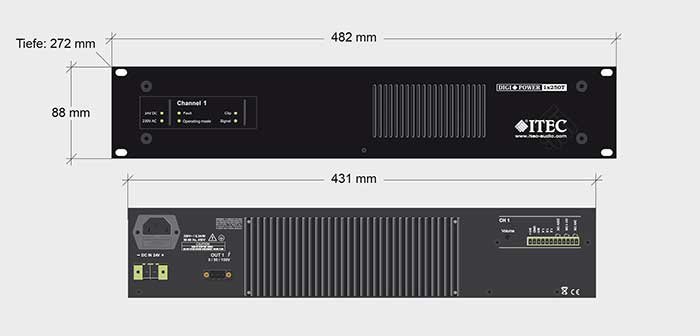

Abmessungen 482 mm x 88 mm x 272 mm (B x H x T), 19“ / 2HE
Gewicht 11,5 kg

 Alle Angaben ohne Gewähr. Technische Änderungen vorbehalten.
